Réparation d'un écran LCD qui clignote (Samsung 206BW)

L'écran de notre PC fixe, un Samsung 206BW avait une panne bizarre.

Symptômes de la panne :

Après environ 4 ans de service , cet excellent écran 20 pouces a commencé à clignoter à l'allumage. Quand je dis clignoter, je veux dire que l'image s'affichait par intermittence pendant de plus en plus longtemps avant de se stabiliser. Ces derniers temps, il fallait attendre environ 1h avant de pouvoir travailler dessus !



Tests :

J'ai commencé par tester avec un cable VGA (analogique, en général à prise bleue) à la place de mon cable DVI (numérique, en général à prise blanche) : aucune différence. Du coup j'ai commencé à incriminer l'écran plutôt que la carte graphique (je pensais que c'était coté ordi que se situait le problème). J'ai donc débranché l'écran de l'ordi et j'ai vu que les messages de l'écran ("NO SIGNAL") clignotaient aussi.

Diagnostic :

Quand un écran commence à clignoter comme ça, on dit qu'il "pompe". On incrimine alors les condensateurs électrochimiques de l'alimentation. Les condensateurs qui faiblissent sont reconnaissables car ils sont gonflés sur le dessus (quand ils sont radiaux).

Démontage :
Pour accéder à l'alimentation, il fallait démonter. Voici comment en détails (j'ai pris plein de photos volontairement, il ne faut pas avoir peur, c'est loin d'être long ou compliqué. Le démontage sera très facile grâce aux photos) :

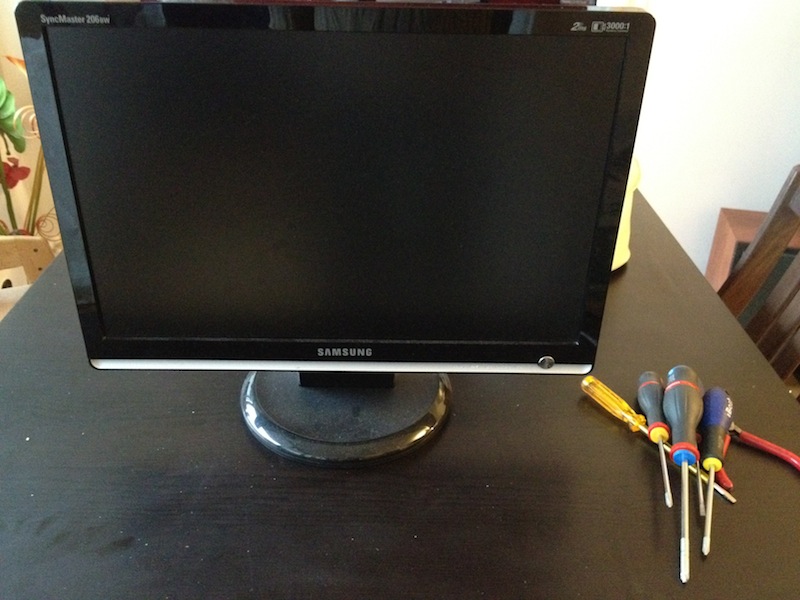

Des outils très simples

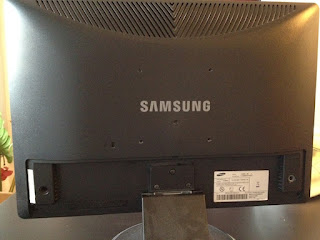

Poser l'écran face sur la table et dévisser le pied (3 vis)

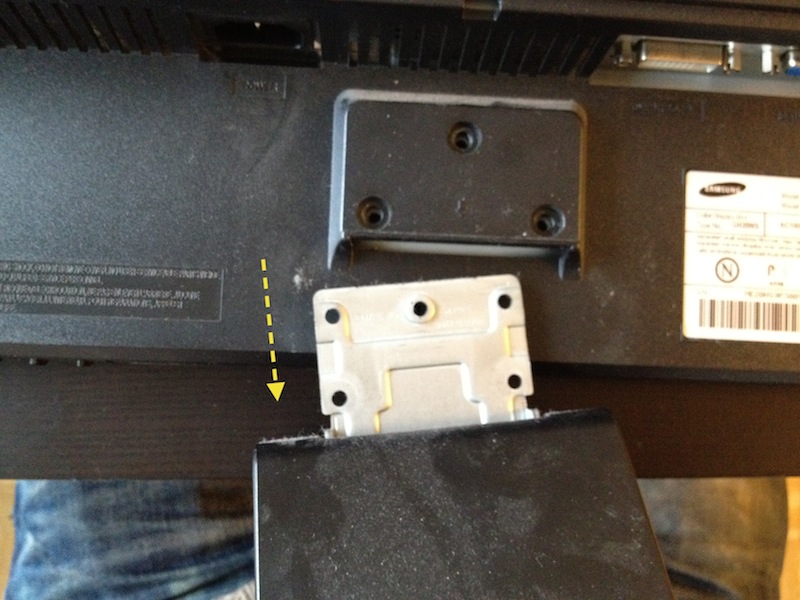

Retirer le pied

Dévisser le cache arrière (3 vis) et le soulever vers l'avant pour le retirer

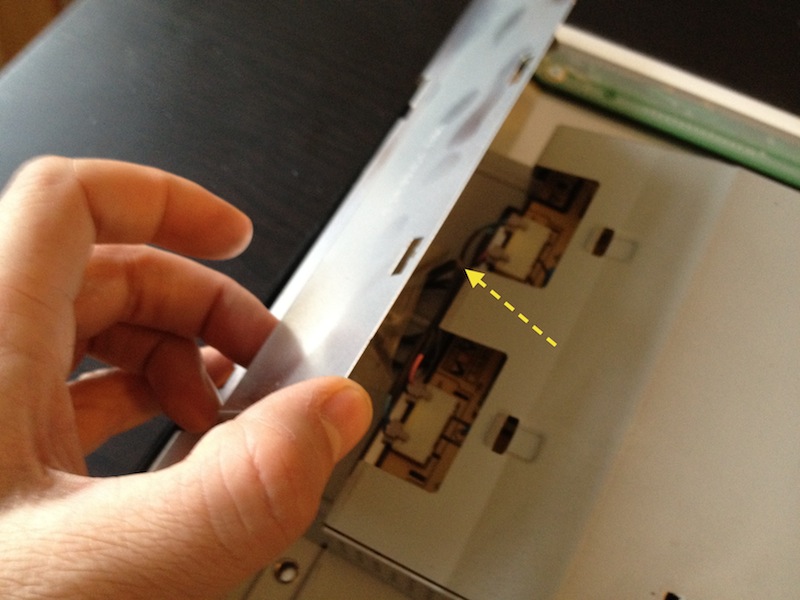

Déclipser le cache métallique gauche

Retirer le cache

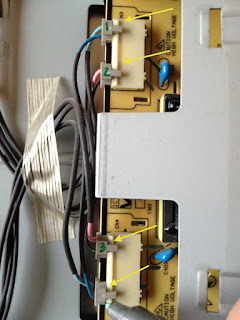

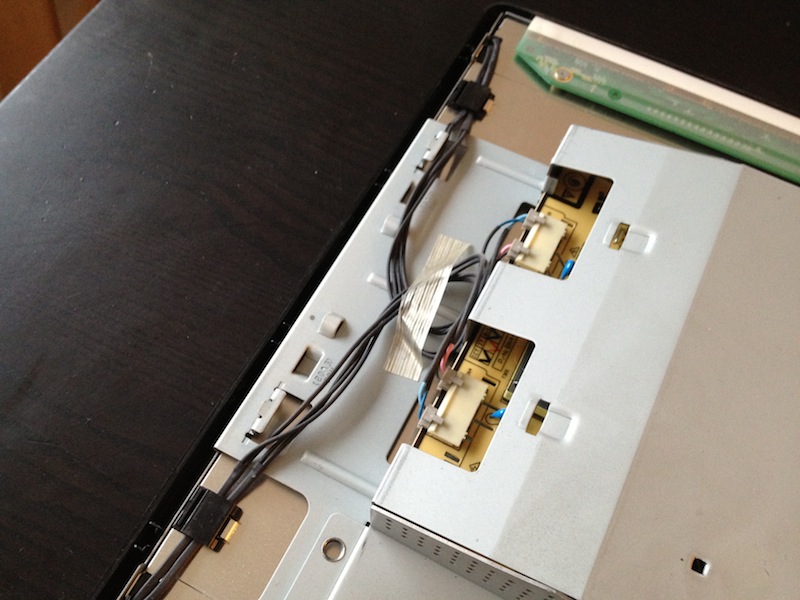

Repérer les 4 nappes à débrancher (je les ai numérotées)

Débrancher les nappes

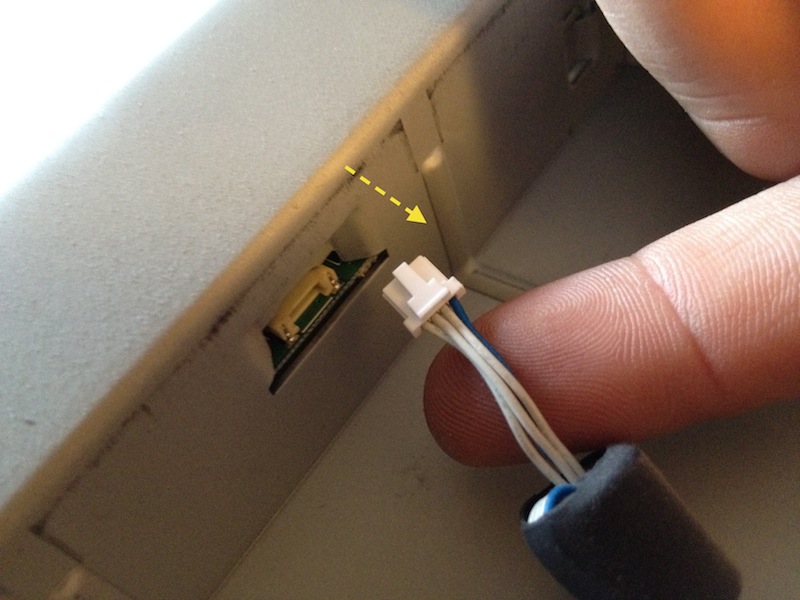

Débrancher le cable de droite

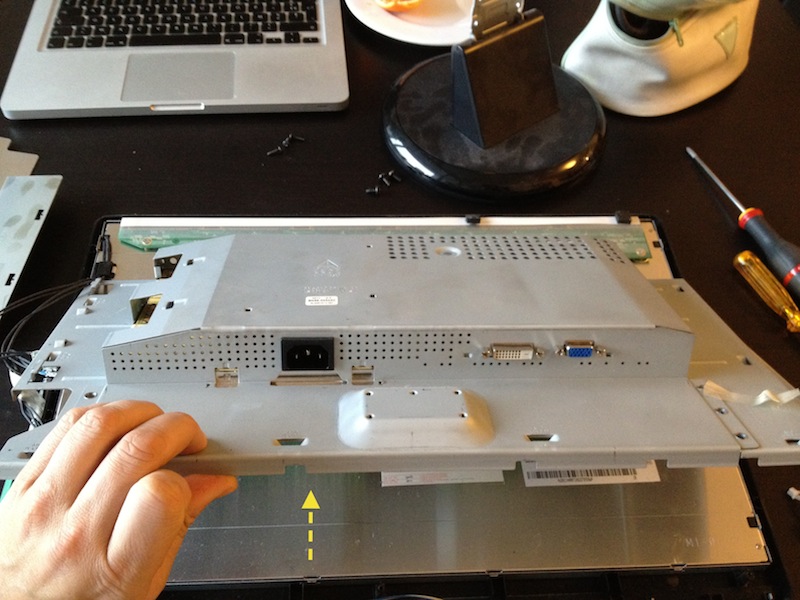

Soulever vers l'avant le cadre métallique contenant la carte mère et l'alim

Attention aux fils en dessous. On les retire à l'étape suivante.

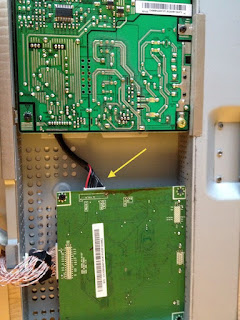

Débrancher la prise qui connecte les fils du dessous

Séparer alimentation (en haut) et carte mère (en bas)

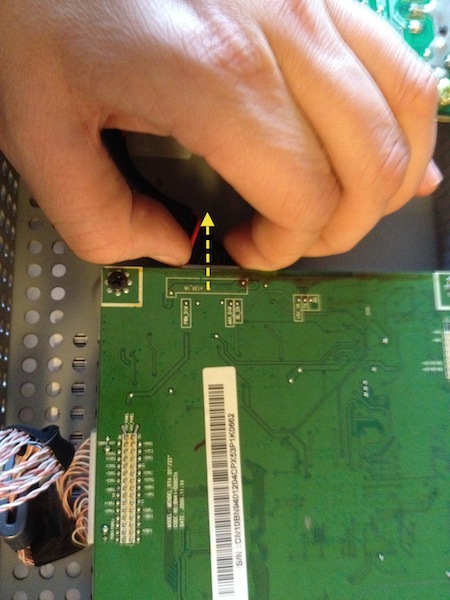

C'est difficile avec les doigts. Il faut d'abord appuyer sous la prise pour la déclipser.

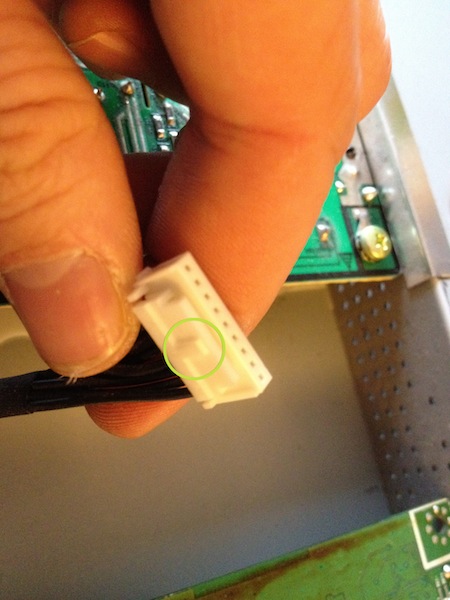

Le clip qui empêchait la prise de se débrancher facilement

Dévisser l'alim (3 vis)

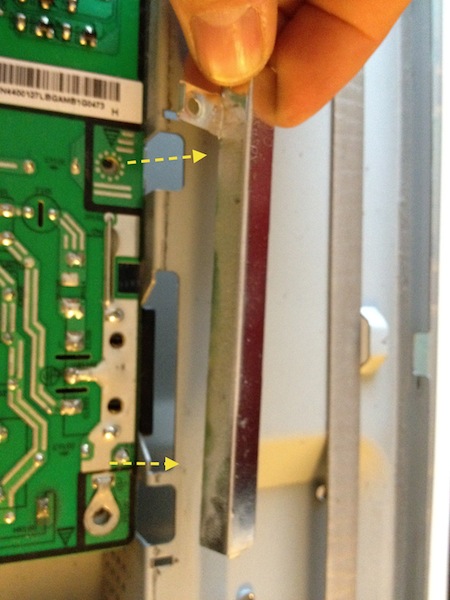

Enlever la petite barrette en métal

L'ensemble des 9 vis à la fin du démontage

On retourne ensuite l'alim pour en inspecter les condensateurs

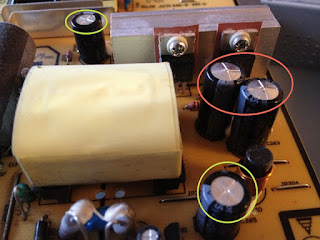

Bingo : les 2 condensateurs entourés de rouge sont HS

Apparemment, pas de problèmes sur ces 2 là

Pièce :
Reste à acheter les 2 condensateurs de rechange. Pour plus de sécurité (et ne pas devoir rouvrir l'écran dans 6 mois !), j'ai aussi changé un 3ème condo, très proche des 2 premiers. Dans un magasin d'électronique du coin cela m'a coûté 2€40 : l'avantage c'est que mon écran était réparé le jour même, pas besoin de m'y remettre un autre jour (ce qui est souvent galère, surtout pour remonter l'appareil !) et de le laisser ouvert plusieurs jours (ça prend de la place, c'est fragile et ça prend la poussière). J'ai pris 2 condo de 1000µF / 25V et un de 470µF / 25V (remplacement à l'identique).

Sur le web, c'est très simple de trouver des composants et c'est bien moins cher. Mais il faut de la patience  et souvent ajouter des frais de port. Pour une si petite commande, ça ne vaut pas trop le coup sauf si on ne trouve pas de magasin d'électronique dans son coin.

Réparation :
Un bon fer à souder, au mieux de la tresse à dessouder (moi j'avais juste une pompe, pas très efficace) et on s'y met (si vous n'en avez pas à disposition, ça ne coute pas cher).

La soudure, la pompe à dessouder, l'alim à réparer et le fer à souder.

On dessoude les condos un à un

A cette étape attention, les condensateurs sont polarisés, cela veut dire qu'ils ont un sens de montage. Un + et un -. Sur ma carte électronique, c'est le coté hachuré qui représente le - (voir la photo ci-dessus). Et sur mes condensateurs neufs, le - est le coté avec la patte la plus courte. On le reconnait aussi car il est indiqué sur le corps du condensateur (bande grise avec des - - - - - -, voir la photo ci-dessous). Donc quand on dessoude, bien regarder les polarités du condo qu'on enlève et monter le nouveau de la même façon.

Et voila le travail : 3 condos neufs

Résultat :
Impécable. L'écran fonctionne à nouveau parfaitement.

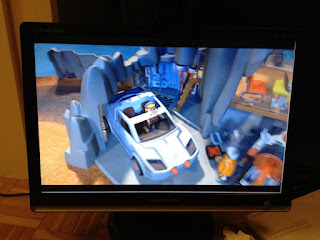

L'écran en test juste après la réparation et le remontage

Conclusion :

Un bon geste militant : pour presque rien de nouvelle matière, on a de nouveau du neuf et on n'encombre pas les poubelles avec des déchets électroniques toxiques. Sans parler du prix d'un écran neuf.

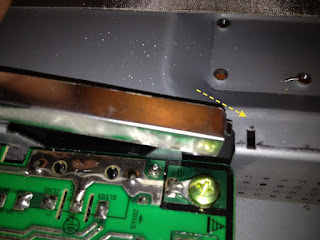

Pour le remontage de l'écran, un dernier petit détail : il ne faut pas oublier d'insérer la petite languette de la petite barrette de métal dans le cadre métallique.
